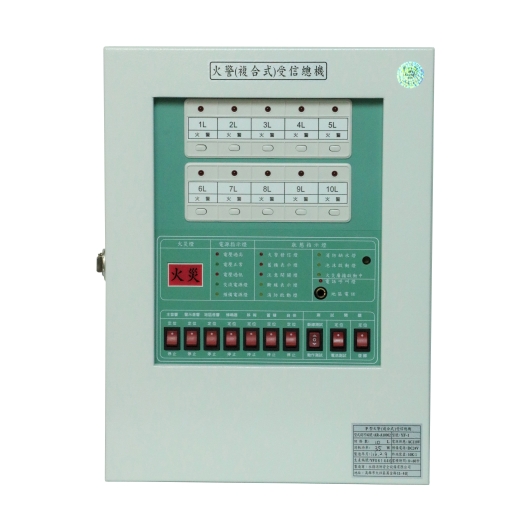

YF-1火警總機 (5L~120L)

本機操作面板內部所有的零組件,以及內部基板使用的零件,均通過安規及符合CNS品質認證,主機於出廠前亦經嚴格之測試,確保系統均能耐久正常使用。
  • YF-1火警受信總機 (5L~120L)
  • YF-1火警受信總機 (5L~120L)
PRODUCT INFORMATION

特點功能說明:


二階段蓄積功能:迴路偵測經過一定時間確認後,會復歸感測器,進行第二階段蓄積偵測,減低一般線路的干擾誤報,提高主機之信賴度。


預備電源保護裝置:停電狀態時,預備電源放電至DC 18V以下時,即自動停止放電,延長電池壽命。


防雷擊突波保護裝置:電源模組設有防雷擊突波保護裝置,避免異常高壓或電源突波損壞主機。


品質管制:本機操作面板內部所有的零組件,以及內部基板使用的零件,均通過安規及符合CNS品質認證,主機於出廠前亦經嚴格之測試,確保系統均能耐久正常使用。


電壓異常偵測:設有電壓異常偵測顯示功能,可顯示電壓過高或過低。

人性化的設計:內部電路板採模組化設計、外線輸出入端子板隔離分開,並於輸入端做保護措施;若現場誤接外電進入迴路板導致故障時,只需更換該迴路之迴路板,不必拆除外部配線,提高維修檢測效率。


外觀造型:本機迴路顯示面板採用高級耐熱塑料材質、外型流線素雅大方,搭配迴路表示銘板、棟別、樓層、迴路屬性,一目了然。


其他用途:

本機與生產之廣播主機、緊急電話主機,搭配為三機一體,使現場整體外觀一致、色調優美。



項目 規格內容
型號 YF-1
箱型 壁掛式
迴路數 5迴路~120迴路
電源(交流) AC 110 V  50/60Hz、AC 220V 50/60Hz
預備電源 DC 24V
充電電壓電流 DC 26V 450mA以下,定電壓涓流充電
迴路電壓電流 DC 24V 動作電壓 DC10V~11V 32mA以下
迴路外線阻抗 往返50Ω以下,對地2MΩ以上
終端電阻 10KΩ
標示燈數量 盤面迴路1.2倍(LED標示燈)
地區鈴數量 盤面迴路1.2倍
機身材質 鋼板粉體烤漆
主音量 單音BUZZER (距離1公尺85dB以上)
移報接點 無電壓No接點容量AC 250V 7A×2組
外形尺寸(mm) 依據迴路數來搭配尺寸
